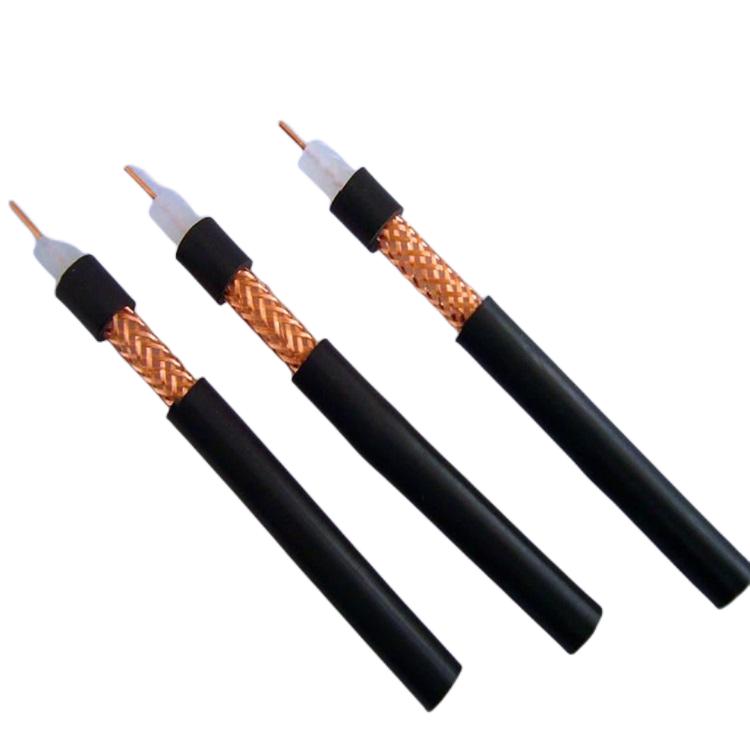

射頻同軸電纜SYV SYVPVP
4.射頻同軸電纜SYV SYVPVP應用范圍：
射頻同軸電纜SYV SYVPVP主要應用范圍如：設備的支架連線，閉路電視(CCTV)，共用天線系統(MATV) 以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75 歐姆，這個值不是隨意選的。物理學證明了視頻信號*化的衰減特性發生在77 歐姆。在低功率應用中，材料及設計決定了電纜的*阻抗為75 歐姆。
標準視頻同軸電纜既有實心導體也有多股導體的設計。建議在一些電纜要彎曲的應用中使用多股導體設計，如CCTV 攝像機與托盤和支架裝置的內部連接，或者是遠程攝像機的傳送電纜。還包括監控設備
5.同軸電纜的分類:
1、視頻同軸電纜SYV（SYVPVP）-75歐姆系列(-3、-4、-5、-7、-9、-12、-15、-17)
2、視頻同軸電纜SYV（SYVPVP）-50歐姆系列(-2、-3、-5、-7、-9、-12、-15、-17)
3、視頻同軸電纜SYV（SYVPVP）-100-7歐姆系列
6.射頻同軸電纜SYV SYVPVP參數：
1：執行標準：GB/T14864-93
2：產品型號：SYV （SYVPVP）
3：導體裸銅
4：絕緣為實心聚乙烯
5：裸銅絲、鍍鋅銅絲、銅包鋁、銅絲編織屏蔽
6：聚氯乙烯外護套
產品詳情
SYVPVP SYVPVP視頻電纜 SYVPVP同軸電纜 SYVPVP雙屏蔽同軸電纜執行標準：GB/T14864-93
2:產品型號：SYV、SYVPVP
3:視頻用實芯同軸電纜SYV導體裸銅
4:SYVPVP SYVPVP視頻電纜 SYVPVP同軸電纜 SYVPVP雙屏蔽同軸電纜絕緣為實心聚乙烯
5:裸銅絲、鍍錫銅絲、銅包鋁、鋁鎂合金絲編織屏蔽
6： SYVPVP同軸電纜 SYVPVP雙屏蔽同軸電纜適用于無線電通信和采用類似技術的電子裝置
型號規格 | 內導體根數*直徑 | 絕緣外徑mm | 編織角度不大于 | 護套外徑 | 纜芯介電強度KV | 特性阻抗 | 衰減常數20℃ | 絕緣電阻MΩ/km | |
頻率MHZ | 衰減dB/m不大于 | ||||||||
SYV50-2 | 7/0.16 | 1.5±0.1 | 45° | 2.8±0.2 | 2.0 | 50Ω | 200 | 0.45 | 5000 |
SYV50-2 | 1/0.68 | 2.2±0.1 | 4.0±0.2 | 3.0 | 200 | 0.31 | |||
SYV50-3 | 7/0.32 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.24 | |||
SYV50-3 | 1/0.9 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.22 | |||
SYV50-5 | 1/1.4 | 4.8±0.2 | 7.2±0.3 | 6.5 | 200 | 0.15 | |||
SYV50-7 | 7/0.75 | 7.25±0.25 | 10.3±0.3 | 10.0 | 200 | 0.11 | |||
SYV50-9 | 7/0.95 | 9.0±0.3 | 12.2±0.4 | 12 | 200 | 0.095 | |||
SYV50-12 | 7/1.15 | 11.5±0.3 | 15.0±0.4 | 15 | 200 | 0.08 | |||
SYV50-15 | 7/1.54 | 15.0±0.4 | 19.0±0.5 | 20 | 200 | 0.065 | |||
SYV50-17 | 1/5.0 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.056 | |||
SYV50-17 | 19/1.04 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.06 | |||
SYV75-3 | 7/0.17 | 3.0±0.13 | 5.0±0.25 | 2.0 | 75Ω | 200 | 0.28 | ||
SYV75-4 | 7/0.21 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.22 | |||
SYV75-4 | 1/0.59 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.19 | |||
SYV75-5 | 1/0.75 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-5 | 7/0.26 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-7 | 7/0.4 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.12 | |||
SYV75-7 | 1/1.15 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.1 | |||
SYV75-9 | 1/1.37 | 9.0±0.3 | 12.2±0.4 | 10.0 | 200 | 0.088 | |||
SYV75-12 | 7/0.63 | 11.5±0.3 | |||||||
